Rubrika: Servis

Jak vyměnit žhavící svíčky

V tomto kratším článku bych chtěl popsat postup výměny žhavích svíček, kontrétně jde o motor 1.6HDi 16V, ale postup je vpodstatě stejný nebo podobný pro všechny moderní dieselové motory s přímým vstřikování.

Vadné žhavící svíčky se u vozů Citroen a Peugeot ohlasí chybou relé žhavení, častěji než pravě relé, jsou na vině žhaviče. Pokud je jedna nebo více svíček špatná, motor při teplotě pod nulou buďto startuje velmi špatně, nebo chytne, ale neběží na všechny válce (hrubý chod a vibrace motoru).

Proč je problém právě u „moderních dieselů“?

Nebudu popisovat rozdíl v konstrukci, největší problém je v délce žhavící svíčky. Jako příklad uvedu Citroen Xantia rok výroby řekněme 2000, tento model může mít starší motor 1.9TD, ale i 2.0HDi s přímým vstřikováním, u starého turbodieselu má svíčka celkovou délku 70mm, u HDi je délka 110mm (zároveň se zmenšil i průměr žhavící části o 1mm a závit ze 12mm na 10mm).

Další záludností u spousty moderních dieselů je poloha žhavících svíček. Dříve byly snad vždy žhaviče zepředu motoru, ale dnes jsou často zezadu směrem od kabiny, to komplikuje výměnu i řešení případných problémů.

Níže můžete vidět jedinou fotku z výměny, celou výměnu jsem chtěl zdkomentovat, ale nebylo moc co fotit. Vyfotil jsem tedy alespoň nejdostupnější žhavící svíčku čtvrtého válce (počítáno od rozovodů), které je jediná vidět.

Postup výměny žhavících svíček

Základní pravidlo pro výměnu žhavičů je měnit svíčky na zahřátém motoru, už jednou se mi nevvyplatilo měnit svíčky za studena a musel jsem demontovat hlavu válců, protože jsem zalomil dvě svíčky. V oficiálním návodu je i odpojení autobaterie a doporučení použít zrcátko.

Často musíte demontovat více dílů než se vůbec ke svíčkám dostanete, konkrétně u Citroenu C4 jsou to hadice sání, stěrače, plasty koelm čelního skla, obal vzduchového filtru a nakonec se povolí držák air boxu. Tyto díly se snažím demontovat co nejrychleji, tak aby byl motor stále teplý. Poté se demontuje kabeláž, která spojuje všechny svíčky, buďto je systém s matkami, nebo je káblík nacvaknutý na svíčkách. Starší motory 1.6HDi 16V měly žhavící svíčky spojené přes očka a dotažené matičkami, novější motory měly nacvakávací systém (viz obrázek níže). Svíčky se mezi sebou liší a nelze je zaměnit, proto je důležité žhaviče dohledat podle VIN karoserie.

Mazání je základ

Před povolováním doporučuji aplikovat uvolňovač vstřiků a žhavících svíček, tento konkrténí přípravek se mi osvědčil jak při demontáží vstřikovačů, tak i žhavících svíček a po zkušenosti se zalomenými špičkami žhavičů vždy aplikuji tento uvolňovač. U Citroenu Xantie 2.0HDi s nájezdem 340 tisíc kilometrů jsem vstřikovače snadno vykroutil jen rukou po aplikaci uvolňovače. Pokud jsou žhaviče dostupné, tak je dobré aplikovat uvolňovač třeba i den před demontáží.

Spěchejte pomalu

Přípravkem nešetřím a svíčky důkladně proliju, uvolňovač proniká závitem, který zároveň namaže (nechám alespoň několik minut působit). Všechny svíčky pomalu povolím (řekněme o dvě otáčky) a opět aplikuji uvolňovač. Svíčky postupně povoluji, když cítím zvýšený odpor, přestanu, aplikuji uvolňovač a jdu na další žhavič. Takto postupuji až do vytažení všech žjavících svíček.

Montáž žhavících svíček

Při montáží nových žhavících svíček doporučuji aplikovat pastu, která usnadní demontáž při další výměně.Montážní pasta na vstřiky a žhavící svíčky odolává vysokým teplotám (až 1400°C) a vytvoří ochranný film mezi svíčkou a hlavou motoru.

Utahovací moment nových svíček je 10Nm, tento můj postup má zatím 100% úspěšnost.

Na mé Xantii 2.0HDi s nájezdem 333 000km jsem zpozorval ťukání za jízdy od přední nápravy, postupně jsem začal s výměnou dílů nápravy a vyměnil jsem čep ramene, řízení, tyčky stabilizátoru i siletbloky ramen, ale ťukání bylo stále stejné.

Zkontroloval jsem tedy uložení motoru, jelikož se mi zdálo, že zvuk se nese od levé strany, vyměnil jsem uložení na převodovce, bohužel beze změny. Další v pořadí byl spodní silentblok motoru, ke kterému vede táhlo reakce (táhlo proti pohybu motoru dopředu a dozadu). Na první pohled nevypadal silentblok nějak zle, ale pro důkladnější kontrolu jsem demontoval táhlo.

Jak je vidno silentblok má nejlepší za sebou, je celkově měkký a ve spod natržený.

Tento silentblok není probém sehnat a jeho cena není závratná, komplikací může být demontáž závěsu motoru ve kterém je silentblok nalisován. Držákem totiž prochází poloosa, k výměně je nutné tento držák a další věci kolem demontovat. Teoreticky by bylo možné silentblok vyříznou, otázka je jak bych nový silentblok nalisoval pod autem bez demontáže.

Rychlá oprava silentbloku

Byl pátek odpoledne a chtěl jsem klepání vyřešit nejlépe do pondělí, takže mě trochu tlačil čas. Vzpomněl jsem si na několik zahraničních videí, které jsem nedávno viděl o opravě silentbloků nebo zvyšení jejich tuhosti. Je to celkem známý postup, kdy do otvorů v silentbloku natlačítě polyuretanový tmel.

Vlastnosti polyuretanového lepidla

Proč vlastně použít polyuretan? Z polyuretanu se přímo silentbloky vyrábí např. sportovní silentbloky nápravy i motoru se vyrábí z polyuretanu s tvrdostí 70-95 Sha.

Originální pryžové silentbloky mají obvykle tvrdost někde mezi 50-65 Sha.

Nejčastěji se k vyplnění silentbloku používá polyuretanové lepidlo na čelní skla, ty mají obvykle tvrdost 65-70 Sha. Chtěl jsem použít o něco měkčí materiál a narazil jsem na Polyuretanové lepidlo, které je určené na lepení nebo vytěsnění dílů karoseria (má tvrdost cca 50 Sha), dříve jsem použil lepidlo na přilepení boční lišty dveří, která drží skvěle. Lepidla mi zbylo více než polovina balení, tak jsem se rozhodl tuto opravu vyzkoušet.

Silentblok jsem důkladně umyl čističem motoru, opláchl a následně odmastil pomocí čističe brzd, nechal chvíli vypařit čistič a dal se do aplikace polyuretanu.

Použití polyuretanového lepidla

Lepidlo nasadíte do standartní vymačkávací pistole na 310ml. Nejprve jsem polyuretan natlačil z jedné strany, tak aby se důkladně zalil a poté jsem zatáhl druhou stranu.

Pro zahlazení je nejlepší použít prst samozřejmě doporučuji pracovat s rukavicem nebo alespoň přes sáček. Před zaschnutím jsem polyuretan zahladil a přebytek otřel. Polyuretanové lepidlo drží na všech materiálech velmi dobře, proto je práce s ním celkem náročná a pravděpodobně se zašpiníte. Z roukou jsem ho sundával pár dní :D.

Povrchově zasychá polyuretan asi během hodiny, aby vytvrdl i ve vnitř musí schnout 1-2 dny. Pokud bych vše po hodině smontoval a vyjel s největší pravděpodobností by se silentblok roztrhl a vytekl nebo jinak zdeformoval. Silentblok jsem nechal v klidu do pondělního ráno, kdy jsem vše smontoval.

Pevnost silentbloku po opravě pomocí polyuretanu.

Silentblok jse o něco tužší než kdyby byl vyměněn za nový díl, každopádně stavu před opravou se motor mnohem méně pohybuje. Největší rozdíl je při přidání plynu nebo při brždění, zároveň zmizelo jemné poklepání při startování nebo vypínání motoru.

Závěr

Ikdyž jde o celkem „punkovou“ opravu, po najetí několika tisíc kilometrů je silentblok stále ve stejném stavu, polyuretan nikde nepraskl a drží v silentbloku. Jediný rozdíl je nepatrně vyšší přenos vibrací do kabiny, ale opravdu není to nic otravného a pozoruji tento jev jen chvíli při studeném motoru případně při podtočení motoru.

Na staré Xantii s nájezdem 333000km mám stále původní originální poklice, které jsou celkem v dobrém stavu až na oloupaný lak, několik prasklin a pár škrábanců :D. Z menší „renovace“ jsem udělal krátký návod jak opravit lak, jak už na poklicích tak ALU kolech. Poklice používám pouze v zimě, letní sadu kol mám na ALU discích.

Samozřejmě lze koupit jakékoliv jiné nové poklice za pár korun, ale kvalitou se nikdy nevyrovnají originálním krytům, které kus stále stojí 700,-Kč tj 2800,-Kč za celou sadu na 20 let staré auto.

Postup opravy ozdobných krytů kol

Poklice jsem nejprve důkladně umyl čističem motorů, abych se zbavil letité špíny hlavně z vnitřní strany krytu.

Po umytí jsem zrbousil poklice jemným smirkem, tak abych se zbavil „schodku“ mezi lakem a místy, kde lak již není.

Na poklicích jsem narazil na několik prasklin, které jsem odmastil a zatáhl dvousložkovým lepidlem na plasty.

Po zaschnutí lepidla jsem poklice důkladně odmastil pomocí čističe brzd, aby barva po nastříkání na krytech držela.

K lakování jsem použil přímo sprej na ALU kola, který lze aplikovat přímo na kola nebo poklice a má vysoký lesk. Barva je primárně učená na litá kola, ale můžete ji použít v podstatě na většinu povrchů. Na závěr můžete barvu přelakovat bezbarvým lakem pro delší životnost.

Závěr

Celková oprava i s lakováním netrvala déle než dvě hodiny a výsledek je pro mě uspokojující, poklice z několika metrů vypadají jako nové.

Na poklice jsem si vystačil s jedním sprejem o objemu 500ml, celková oprava čtyř krytů tedy vyšla na 354,-Kč. (čistič brzd 59,-Kč, lepidlo na plasty 92,-Kč, čistič motoru 85,-Kč a barva 118,-Kč).

Jen barvu ve spreji jsem vypotřeboval skoro celou plechovku, ostatní chemie je potřeba jen minimum a většina vám stejně zůstane.

Tabulka s utahovacími momenty kol vozů Citroen, v tabulce najdete momet pro plechová i ALU kola, uvedená hodnota momentu je v jednotce Nm. Díky této tabulce můžete správně dotáhnout kola na svém Citroenu.

Několik doporučení automobilky Citroen při montáži kol:

1. Použití razových utahováků pro zpětnou montáž šroubů kola a bezpečnostních šroubů kola je přísně zakázáno.
2. Utažení kol se provádí vždy se suchými šrouby.
3. Při první montáži nového plechového kola provést dvojí utažení kola, aby se předešlo jakémukoli riziku povolení upevnění.
4. Dvojí utažení znamená utažení předepsaným utahovacím momentem, následované povolením a poté opětovným utažením předepsaným momentem.
5. Před montáží kola očistit dosedací plochy jak na kole, tak i na voze (kotouč/ buben)
6. Utáhnout šrouby kola momentovým klíčem do kříže s kolama na zemi.

Tabulka momentů dotažení kol (Nm) pro vozy Citroen
Model	Plechová kola	Hliníkové disky
C-Zéro	100	100
AX	90	100
SAXO	90	100
C1	100	100
C2	90	100
C3	90	100
C3 Pluriel	90	100
C3 (A51)	100	100
DS3	100	100
C3 Picasso	100	100
C3 Aircross	100	100
ZX	90	100
XSARA	90	100
XSARA PICASSO	90	100
C4	100	100
C4 PICASSO	100	100
C4 PICASSO (B78)	100	100
DS4	100	100
BX	90	100
XANTIA	90	100
DS5	100	100
C5 (X3 X4)	90	100
C5 (X7) (XW)	100	100
EVASION	90	100
XM	90	100
C6	–	100
C8	100	100
C-Crosser	100	100
C4 Aircross	100	100
C-Elysée	100	100
C15	90	–
C25	90	–
NEMO	90	100
BERLINGO (M49, M59)	90	90
BERLINGO (B9)	100	100
JUMPY	100	90
JUMPER (15 palcová kola)	160	160
JUMPER (16 palcová kola)	180	180

Pokud máte litá ALU kola, určitě Vás trápí jejich znečištění a to hlavně prachem z brzdových desek a nečistotami provoz. Na čištění kol existuje spousta přípravků, já používám na nejen silně znečištěná kola čistič motoru, který se mi osvědčil. Kola, která jsem čistil nebyla minimálně rok čištěná.

Výhod použití čističe motoru je hned několik, nepotřebujete více přípravků, s jedním čističem můžete vyčistit motor, kola, díly motoru, znečištěné podlahy nebo i sklo krbových kamen. Čistič motoru je natolik efektivní, že udělá většinu práce za vás a nečistoty stačí už jen spláchnout nebo setřít.

Čištění ALU kol

Na čištění kol používám tedy samotný čistič motoru, do prázdné nádoby s rozprašovačem si dám čistou vodu a hadr na setření nečistot a pod kolo při čištění. Pro detailisty doporučuji použít třeba starý kartáček na zuby, se kterým se dostane i do hůře přístupných míst a rohů.

Kolo si položím vnější stranou (špinavější vnitřní stranu kola čistím jako první) na větší hadr a aplikuju čistič na kolo, z pneumatiky a ventilku čistič raději ihned setřu (delší působení např. několik hodin by mohlo gumu zbytečně poškodit).

Po cca 5ti minutách působení kolo postříkám čistou vodou a setřu hadrem.

V případě silného znečištění můžeme postup ještě jednou zopakovat nebo jen opláchnout vodou. Po vyčištění dám kola na auto a mířím na samoobslužnou myčku, kde celé dílo pomocí wapky dokonám. Pokud máte přístup k vodě, tak samozřejmě nikam jezdit nemusíte, před montáží stačí kola důkladně opláchnout čistou vodou.

Po umytí kol používám přípravek na oživení pneumatik, ten navrací pneumatikám lesk a zároveň chrání proti proti popraskání. Přípravek doporučuji aplikovat i na pneumatiky, které se chystáte uskladnit.

Oživení pneumatik

Na umyté pneumatiky nastříkáme přípravek, který se neutírá a nechám uschnout. Výhodou tohoto přípravku je, že ho můžete aplikovat i dnem vzhůru jak můžete vidět ve videu níže.

Jak můžete vidět asi patnáct let stará ALU kola a pět let staré pneumatiky mohou po troše péče vypadat skoro jako nová.

Zadní dorazy na Citroen Xantia se bohužel nikdy ve druhovýrobě nedodávaly, pouze jako originální díly a oficiální cena za jeden kus je cca 660,-Kč. Pokud tedy potřebujete vyměnit oba, za dva kusy gumy u auta starého přes 20 let zaplatíte přes 1200,-Kč.

U mé Xantie sice zadní dorazy na autě byly, ale už absolutně neplnily svou funkci, po vytažení gumové části z držáku se úplně rozpadl a byl v podstatě dutý.

























Pokud tedy nechcete utrati výše zmíněnou částku, nezbývá nám než upravit zadní dorazy z jiného vozu. Logicky jako první přichází v úvahu doraz na Citroen C5, který je nástupcem Xantie a přesně tyto dorazy jsem zvolil i já. Pro použití těchto gumových dorazů musíme použít spodní plastovou část (držák) ze starých dorazů.

Demontáž starých dorazů

Nejprve musíme demontovat zbytky dorazů i s držákem, ty snadno vykroutíme ze zadní nápravy. Gumový doraz vytrhneme tahem z držáku a ten zbavíme zbytku staré gumy a důkladně očistíme.

Úprava nových dorazů

Nový zadní doraz musíme upravit nejlépe pomocí zalamovacího nože, odřízneme špuntík i malé výstupky, které jsou na spodní straně. Dorazy jsou vyrobené z polyuretanu (stejně jako ty originální), takže odříznutí pomocí ostrého nástroje není žádný problém.

Nyní musíme upravit průměr sponí části dorazu, tak aby pasoval do plastového držáku ze starého dorazu. Průměr musíme oříznout podle plastového držáku na hodnotu cca 50,4mm a to do výšky asi 7mm. Tyto hodnoty si odměříme a načrtneme na doraz, poté nožem nejprve prořízneme doraz dookola a následně ze spodní strany odřezáváme. Raději odřízněte méně materiálu a poté případně dořízněte, aby doraz v držáku pevně držel.

Po výše uvedených úpravách musíme doraz přilepit k držáku. Oba díly řádně odmastíme např. čističem brzd, který najde využití i při jiných prácech na autě a necháme vydechnout. K lepení jsem použil epoxidové dvousložkové lepidlo k lepení plastových dílů. S lepidlem jsem nešetřil, po rozmíchání obou složek jsem nejprve potřel boční stěny držáku, zalil dno a potřel i všechny styčné plochy dorazu. Doraz jsem natlačil do držáku zakroutil a nechal lepidlo vyschnout do druhého dne.

Závěr

Při pořízení dvou dorazů, epoxidového lepidla a čističe brzd vyjde jeden doraz asi na 150,-Kč. Samozřejmě pokud některou z pomůcek již máte výsledná cena je nižší. Takto „vyrobený“ zadní doraz je o něco málo vyšší než nový originální díl cca o 5-8mm, tento rozdíl nemá žádný výrazný vliv na pérování (doraz je z polyuretanu), případně si můžete s dorazy pohrát a před lepením zkrátit.

Takto upravené dorazy mám na kombíkové Xantii přes 20000km a zatím drží a řekl bych že fungují bez problémů.

Delší dobu jsem pozoroval vibrace motoru na voze Citroen C1 s benzinovým motorem 1.0VVT-i s nájezdem 135000km. Jde o kolínské trojče s rodiny TPCA (Citroen C1, Peugeot 107 a Toyota Aygo) a nejen motor je tedy ve všech zmíněných vozech úplně totožný. S autem se více nejezdí než jezdí (za rok 3-5 tisíc km), proto mě to počátku až tak netrápilo. Ikdyž jde o tříválec, motor byl z počátku sám o sobě dost tichý a kultivovaný.

Popis a diagnostika problému

Poměrně silné vibrace bylo cítit v kabině převážně při zahřátem motoru na volnoběh, kdy otáčky motoru klesly k 850 ot/min. Vibrace se nemírnily ani po natankování plné nádrže benzinu bez biosložky, začal jsem tedy pátrat po příčině.

Nejprve jsem auto napojil na počítač a provedl diagnostiku, která bohužel neodhalila žádnou závadu, v podstatě mohl být problém kdekoliv od vadného čidla, přes vstřikovač až po chybu zapalování.

Vstřikovače benzinu

Jelikož zapalovací svíčky byly vyměněny před několika měsící, zkusil jsem demontovat vstřikovače. Vstřiky jsem vyčistil ultrazvukem a odzkoušel, ale ani jeden ze tří nejevil žádný viditelný problém. Vyčištěné vstřiky jsme tedy namontoval zpět s novými těsněními a doufail, že se něco změní, ale bohužil, žádné znatelné zlepšení jsem nezaznamenal.

Zapalovací cívky

Další zkoušení proběhlo na zapalovacích cívkách, každá svíčka má vlastní cívku, která je na ni přímo nasunuta a každá cívka je přišroubována jedním šroubkem na desítku klíč. Testování je vcelku jednoduché, demontujeme airbox se vzduchovým filtrem a cívky najdeme hned pod ním. Odšroubujeme tedy tři šroubky, ale cívky necháme nasunuté na svíčkách a nastartujeme motor. Ten necháme běžet na volnoběh a postupně vytahujeme cívky. Jakmile vytáhnete cívku (stačí na pár vteřin) chod motoru by měl být hrubší s lehkým poklepáním, cívku nasuneme zpět a vyzkoušíme další. Pokud se chod motoru nezmění daná cívka je vadná a zralá na výměnu, protože motor neběží na všechny tři válce. Opět problém nevyřešen, všechny tři cívky fungují bez problému.

Lambda sonda

Dále jsem měl podezření na jednu z lambda sond, které řídí směs, ale dle diagnostiky fungoují jak by měly. Mezi tím proběla technická kotrola a samozřejmě emise, které dopadly ještě o něco lépe než před dvěma roky.

Uložení motoru a převodovky

Nedalo mi to a zkotroloval jsem silentbloky motoru, motor je uchycen třemi držáky vpravo na motoru, vlevo na převodovce a dole uprostřed je táhlo reakce. Při zahýbání s motorem nebo při přidání plynu se motor nijak zvlášť nepohyboval moc jsem tedy v nalezení příčiny vibrací nedoufal. Pravý silentblok je ihned vidět po otevření kapoty, ten vypadal v pořádku, táhlo reakce zkontrolujete samozřejmě jen ze spod, kulatý silentblok v táhlu by l také neporušený a vypadál jak nový.

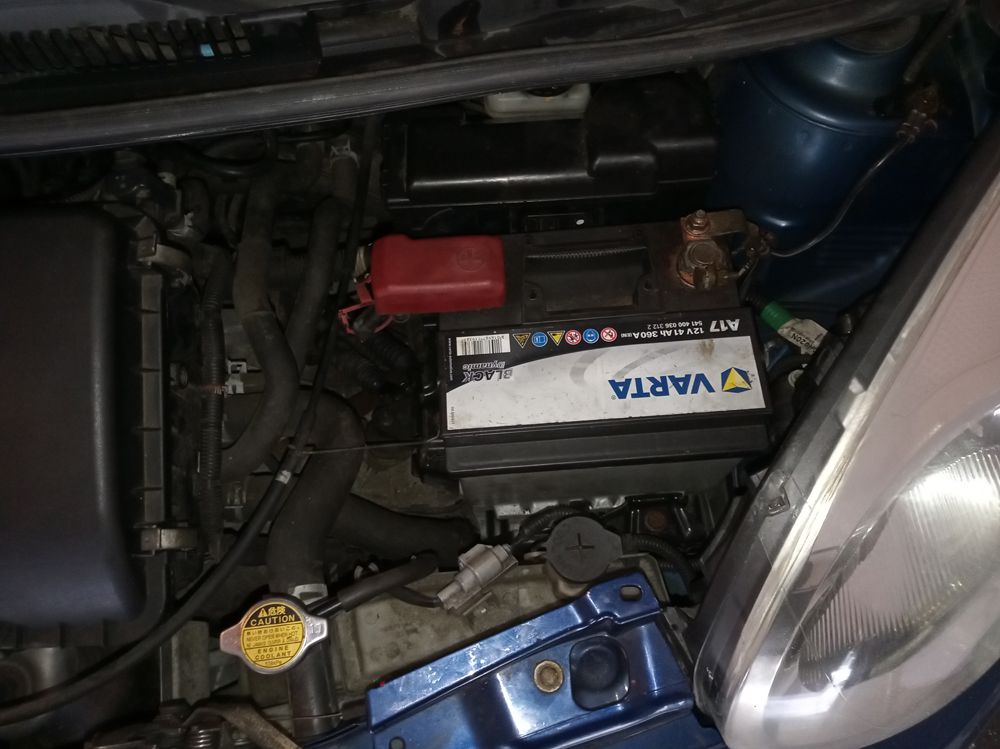

Zbýval tedy levý silentblok převodovky, ten z vrchu nejde vidět v podstatě vůbec a ze spod jen velmi těžko. Pro kontrolu gumové části je tedy nutné demontovat autobaterii a držák, na kterém baterka leží. Už po demontáži těchto dílu mi přišel silentblok podezřelý. Podložil jsem převodovku panenkou a trochu přizvedl, ze spod musíte odšroubovat tři šrouby, které drží silentblok na převodovce a z vrchu dva, které drží silentnlok ke kastli. Po vytažení silentbloku a zahýbání jsem zjistil, že byla guma podélněroztržená asi do 2/3.

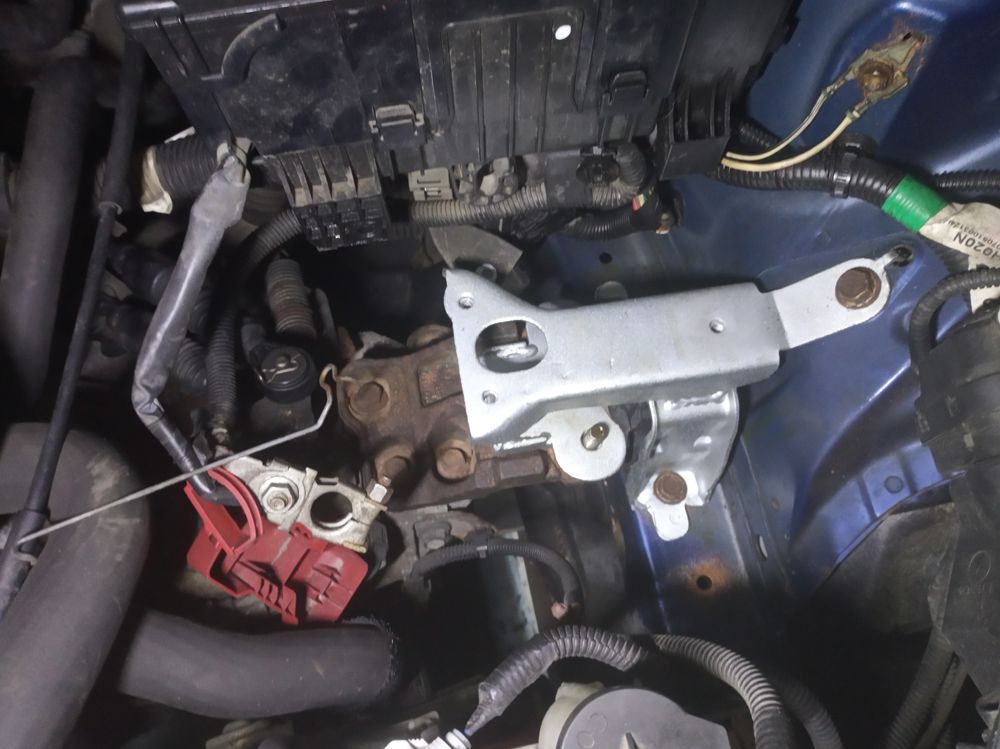

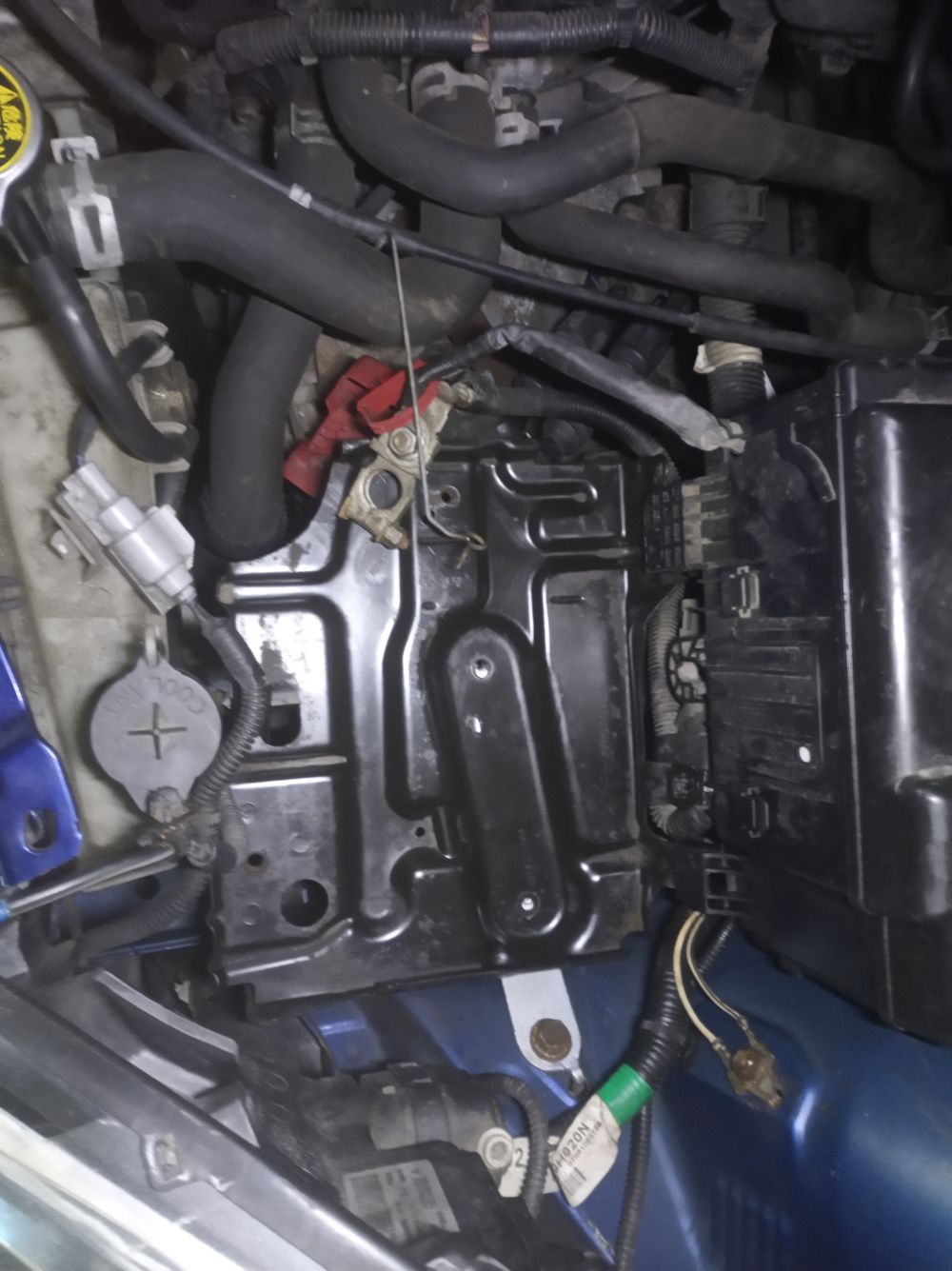

Foto z montáže nového silentbloku:



Většinou se utržený silentblok projevuje i cizým zvukem, např. u mnohem těžšího naftového motoru utržený silentblok klepal po přidání nebo ubrání plynu, kdy se motor nejvíce pohybuje. U malého a lehkého tíválce, ale žádné zvuky slyšet nebyly, proto jsem silentblokům motoru nevěnoval dříve větší pozornost. Po nastartování studeného motoru, kdy jsou otáčky motoru vyšší 1000-1200 ot/min byly vibrace minimální proto jsem nejprve hledal chybu v motoru.
